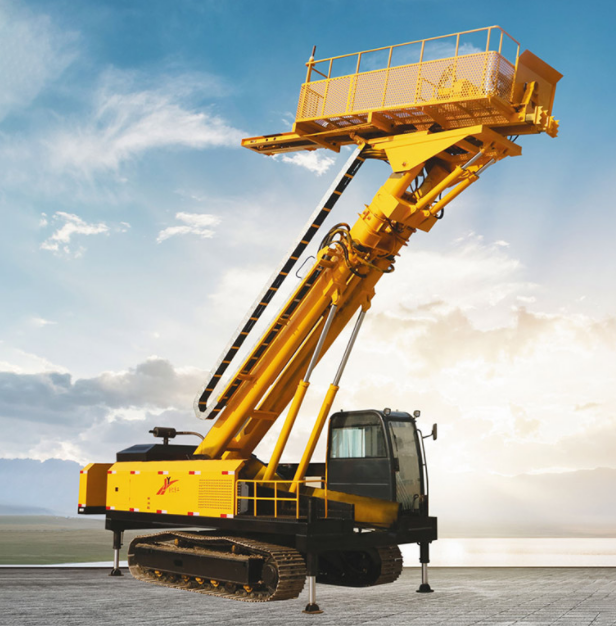

錨桿鉆機液壓系統工作原理是什么？

錨桿鉆機液壓系統工作原理是什么？

在現代巖土工程中，液壓系統是錨桿鉆機的核心動力來源。錨桿鉆機液壓系統主要由動力單元、控制單元和執行單元三大部分組成，通過液壓油的能量傳遞實現各種機械動作。

液壓動力單元構成

錨桿鉆機的液壓動力單元通常采用變量柱塞泵作為主要?jiǎng)恿υ矗~定工作壓力多在21-35MPa范圍。主泵通過發動機或電動機驅動，將機械能轉化為液壓能。某品牌錨桿鉆機的實測數據顯示，其雙聯泵系統可提供最大流量120L/min，完全滿足同時驅動回轉和推進機構的需求。系統還配備有蓄能器，可在瞬間提供額外油量，應對突增負載。

控制閥組的關鍵作用

多路換向閥組是液壓系統的"大腦"，負責分配液壓油流向。現代錨桿鉆機普遍采用先導式比例控制閥，操作手柄僅需3-5N的力即可控制數百公斤的鉆進行程。某型號錨桿鉆機的控制閥組集成有壓力補償功能，能自動調節流量分配，確保在復雜巖層中保持恒定鉆進速度。電液比例技術的應用，使控制精度達到±0.5mm。

執行機構的工作特性

液壓馬達作為回轉機構的核心，通常選用徑向柱塞式設計，啟動力矩可達額定值的1.8倍。推進油缸多采用雙作用式結構，配備位移傳感器實時反饋位置信息。實測表明，優質液壓系統能使錨桿鉆機在硬巖中的鉆進效率提升40%，同時降低30%的能耗。系統還集成有溫度、壓力等多重保護裝置，確保長時間連續作業安全。

系統維護要點

定期檢測液壓油清潔度是保障系統壽命的關鍵，建議錨桿鉆機每500工作小時更換濾芯。某施工現場數據顯示，保持油液NAS1638 8級清潔標準，可使液壓泵使用壽命延長至8000小時以上。冬季作業時需特別注意油溫預熱，低于10℃啟動會顯著增加元件磨損。
